Konfigurasi VLAN Pada Switch Cisco

Hai   sobat   tutorial-ciscoindonesia,  kesempatan  kali  ini   tutorial-ciscoindonesia   akan  konfigurasi   vlan pada  switch  cisco di paket tracert.

Pengertian

Virtual Lan  ( VLAN )  membagi satu broadcast  menjadi beberapa   broadcast  domain, sehingga  dalam  satu  switch tersebut, terdapat  beberapa  jaringan  network.  Host  atau  computer client yang berbeda  VLAN, tidak  dapat  terhubung  sehingga  menin gkatkan keamanan jaringan.
VLAN  merupakan   fasilitas  yang dimiliki  oleh switch manageable, contohnya cisco. Pada  switch unmanageable, port-port   tersebut hanya  dapat  digunakan untuk  satu network  saja. Sehigga  tidak mendukung, fasilitas  VLAN.
Konfigurasi

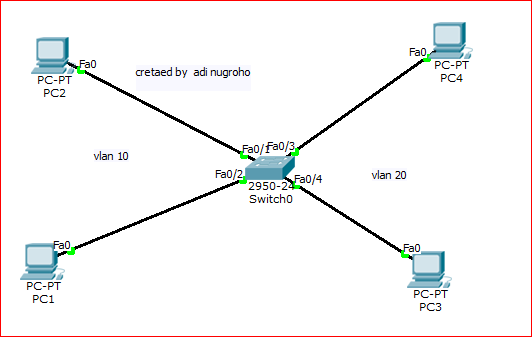

Buat topology seperti  gambar  di atas  pada  packet  tracer. Konfigurasikan  pada  switch   dengan  VLAN  10  dan VLAN 20.

Switch(config)#ho S1
S1(config)#vlan 10
S1(config-vlan)#name adi
S1(config-vlan)#ex
S1(config)#vlan 20
S1(config-vlan)#name nugroho
S1(config-vlan)#ex

Daftarkan  computer yang terhubung ke  jaringan ke  vlan  yang  sudah  di buat.

S1(config)#int fa0/1
S1(config-if)#switchport mode access
S1(config-if)#switchport access vlan 10
S1(config-if)#ex
S1(config)#int fa0/2
S1(config-if)#switchport mode access
S1(config-if)#switchport access vlan 10
S1(config-if)#ex
S1(config)#int fa0/3
S1(config-if)#switchport mode access
S1(config-if)#switchport access vlan 20
S1(config-if)#ex
S1(config)#int fa0/4
S1(config-if)#switchport mode access
S1(config-if)#switchport access vlan 20
S1(config-if)#ex


Untuk  Pengecekan  ping dari satu  pc  ke  pc  lain. Ketikan  perintah  show  vlan.
1.     Ping dengan  Satu Vlan


Ping  dengan  Beda  Vlan


tutorial-ciscoindonesia  sudah  disiapkan   video   Konfigurasi  Vlan   Switch  Cisco  di   Paket   Tracer  Cisco. Bagi  yang   belum  terlalu  paham  tentang   VLAN  di  switch cisco,  silahkan   nonton   video   Konfigurasi   VLAN  switch  Cisico  di  paket  Tracert.


 Sekian  dulu  postingan  kali  ini. Semoga  bermanfaat  bagi pembaca. Kalau  pembaca  punya  blog  back link /share,  biar postinganya  bermanfaat.  JIka  ada  kegagalan  atau  ada yang  belum paham, silahkan  komentar.
